本文介绍：

VLAN概述

• VLAN作用
• VLAN应用原理

配置VLAN

• 启用/禁用802.1Q VLAN功能
• 查看、创建、删除VLAN
• 配置端口的VLAN信息

VLAN配置举例

VLAN概述

VLAN作用

VLAN（Virtual Local Area Network，虚拟局域网），是一种将局域网内的设备在逻辑上而不是在物理上划分成不同网段，从而实现虚拟工作组的技术。通过逻辑划分将物理网络分割成多个独立虚拟子网，每个子网内部数据流通更高效，同时降低广播风暴风险。实际应用中，VLAN 技术能提升网络灵活性，满足不同部门或业务对网络资源的需求差异。

交换机支持802.1Q VLAN功能，可以与其他支持802.1Q VLAN的设备进行VLAN互通。

VLAN应用原理

802.1Q VLAN由IEEE 802.1q协议定义，通过识别报文中的Tag标记来对报文进行处理。交换机的802.1Q VLAN端口类型支持以下两种：

• Access类型：端口只能属于1个VLAN，一般用于连接计算机的端口。
• Trunk类型：端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口。

各端口对数据包的处理方式如下表所示：

类型	接收Tag数据	接收Untag数据	发送数据
Access端口	按Tag中的VID转发到相应VLAN的其他端口	按该端口的PVID转发到相应VLAN的其他端口	删除报文的Tag再发送
Trunk端口			若报文的VID值与PVID值相同，拆除Tag发送；反之保留Tag发送

配置VLAN

启用/禁用802.1Q VLAN功能

802.1Q VLAN功能默认禁用。禁用状态下，交换机为VLAN透传模式，可以转发所有的VLAN数据。启用后，可以创建VLAN和配置端口的VLAN信息。

如需启用或启用后需禁用，参考如下步骤：

1. 在已连接到交换机管理VLAN的电脑上，打开浏览器，在地址栏输入并访问交换机IP地址，然后根据页面提示登录到交换机Web管理页面。

2. 点击常用功能 > VLAN划分。

3. 根据需要打开或关闭802.1Q VLAN开关。

4. 确认提示信息后，点击确定。

---完成

查看、创建、删除VLAN

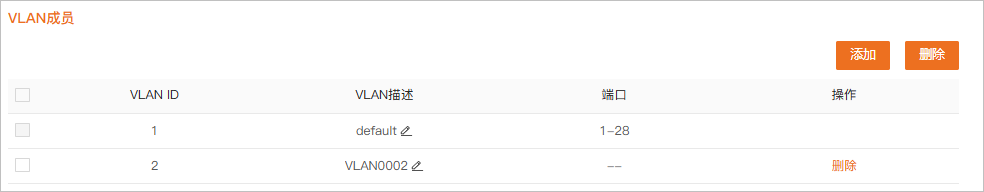

启用802.1Q VLAN功能后，您可以进入以下页面的“VLAN成员”模块查看、创建或者删除VLAN：

1. 在已连接到交换机管理VLAN的电脑上，打开浏览器，在地址栏输入并访问交换机IP地址，然后根据页面提示登录到交换机Web管理页面。

2. 点击常用功能 > VLAN划分。

参数说明：

• VLAN ID：端口的VLAN ID号。默认情况下，VLAN 1为交换机管理VLAN。
• VLAN描述：该VLAN的标识信息。如未设置，默认为“VLAN+四位VLAN ID”，例如VLAN ID为3时，VLAN描述为VLAN0003。可点击进行修改。
• 端口：允许对应VLAN通过的端口。

配置端口的VLAN信息

您可以通过配置交换机各端口的端口类型、PVID和允许通过的VLAN来实现VLAN隔离效果。

配置步骤：

1. 在已连接到交换机管理VLAN的电脑上，打开浏览器，在地址栏输入并访问交换机IP地址，然后根据页面提示登录到交换机Web管理页面。

2. 点击常用功能 > VLAN划分。

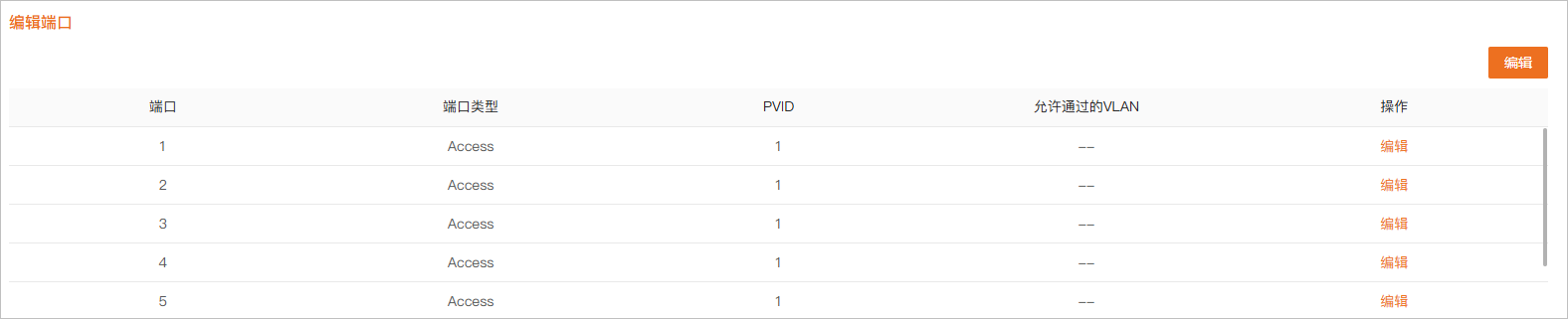

3. 在“编辑端口”模块，配置某端口或多个端口的VLAN信息。

• 如需将多个端口的VLAN信息配置为一样，点击右上方的编辑，选择端口与端口类型，设置PVID值后，点击确定。
• 如需配置某端口的VLAN信息，点击对应端口条目后的编辑，选择端口类型，设置PVID值后，点击确定。

---完成

参数说明：

• 端口类型：可配置Access、Trunk两种端口类型。
  • Access：只属于一个VLAN，且发送的报文不带VLAN tag，一般用于连接用户终端设备（如计算机）。
  • Trunk：允许多个VLAN通过，可以接收和发送多个VLAN的报文，常用于交换机之间级联的端口。
• PVID：端口默认所属VLAN ID。默认情况下，各端口的PVID均为1。端口接收到Untag的数据包时，根据该端口的PVID转发到相应的VLAN。
• 允许通过的VLAN：允许端口通过的VLAN。端口接收Tag数据包的VLAN ID与允许通过的VLAN相同时，保留数据包的Tag并发送该数据包。

VLAN配置举例

组网需求

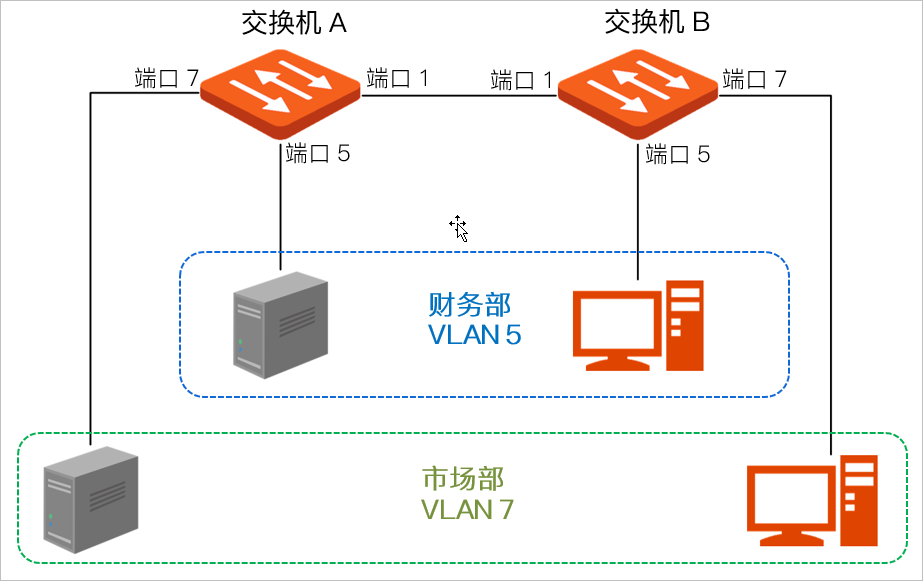

某公司财务部和市场部的工作人员在二楼办公，财务部和市场部的服务器在三楼。现要实现各部门内部能互相通信并访问其服务器，部门之间不能互相通信。

方案设计

在两台交换机上均设置802.1Q VLAN：

• 在交换机上添加两个VLAN，将连接财务部设备的端口添加到VLAN 5，连接到市场部设备的端口添加到VLAN 7。
• 连接对端交换机的端口同时添加到VLAN 5和VLAN 7。

配置步骤

一、设置交换机A

1. 在已连接到交换机管理VLAN的电脑上，打开浏览器，在地址栏输入并访问交换机IP地址，然后根据页面提示登录到交换机Web管理页面。

2. 点击常用功能 > VLAN划分。

3. 打开802.1Q VLAN开关，确认提示信息后，点击确定。

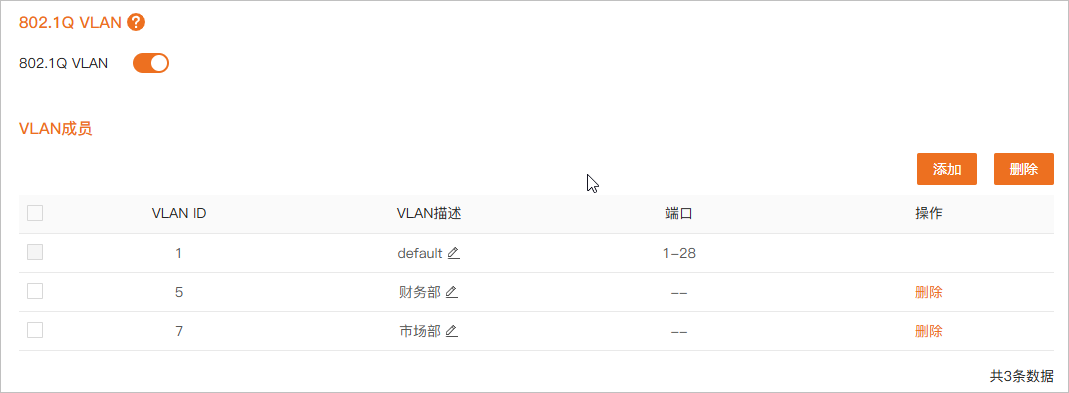

4. 在“VLAN成员”模块点击添加 ，在弹出的窗口中输入如下参数后点击确定 。

• “VLAN ID”为“5”。
• “VLAN描述”为“财务部”。

5. 参考步骤4，设置一条“VLAN ID”为“7”，“VLAN描述”为“市场部”的VLAN规则。

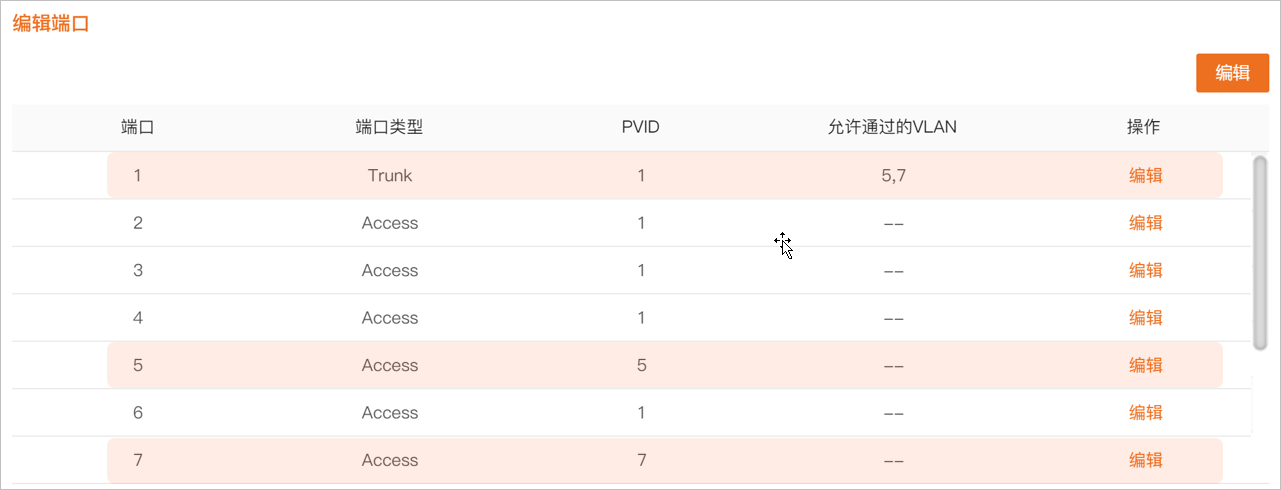

6. 在“编辑端口”模块，配置端口的VLAN信息。

• 点击端口5后面的编辑，设置“PVID”为“5”。
• 点击端口7后面的编辑，设置“PVID”为“7”。
• 点击端口1后面的编辑，设置“类型”为“Trunk”，“允许通过的VLAN”为“5,7”。

二、设置交换机B

登录到交换机B的Web界面进行设置。交换机B的设置步骤与交换机A的设置步骤相同，这里不再赘述。

---完成

验证配置

员工能访问本部门服务器，不能访问其他部门服务器；本部员工之间可以通信；市场部员工和财务部员工不能通信。
