tenda腾达G200路由器划分不同网段如何操作？

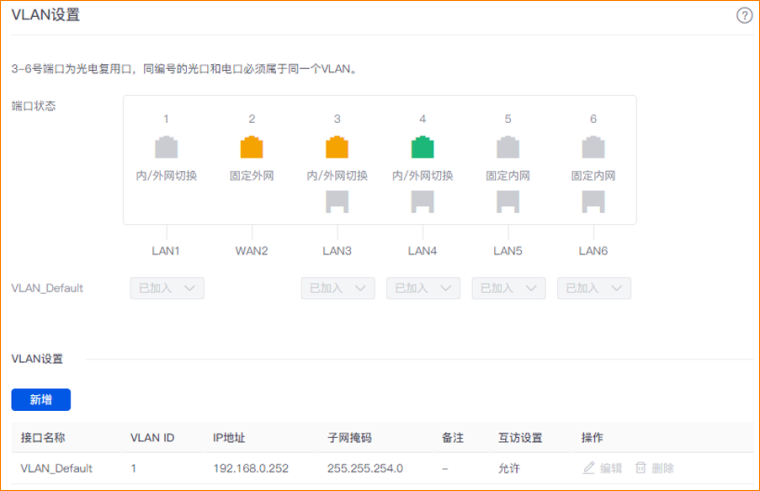

进入页面：登录到路由器Web管理页面后，点击「网络」>「VLAN设置」。

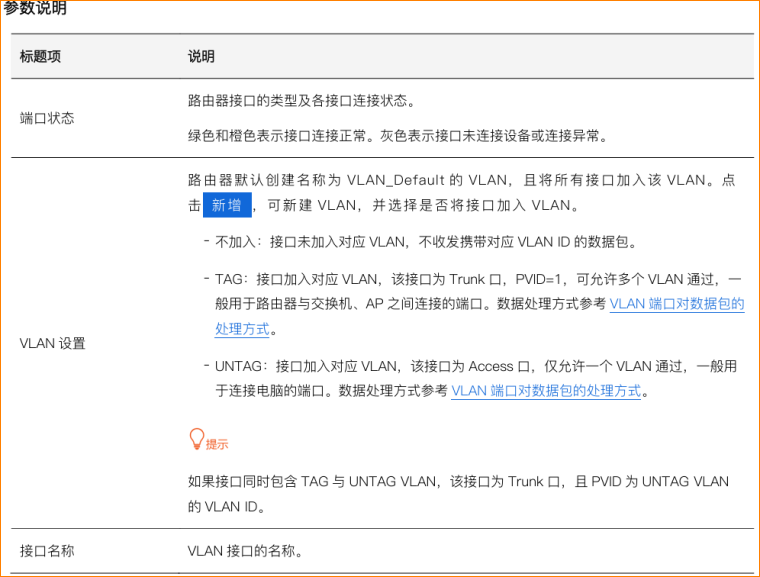

在这里，您可以配置VLAN规则。路由器默认已创建一个名称为VLAN_Default的VLAN接口，其VLAN ID 为1，不可编辑、删除。若VLAN=1，则表示不带VLAN信息，只处理不带VLAN的LAN口的数据；若 VLAN≠1，只处理对应VLAN的LAN口的数据。

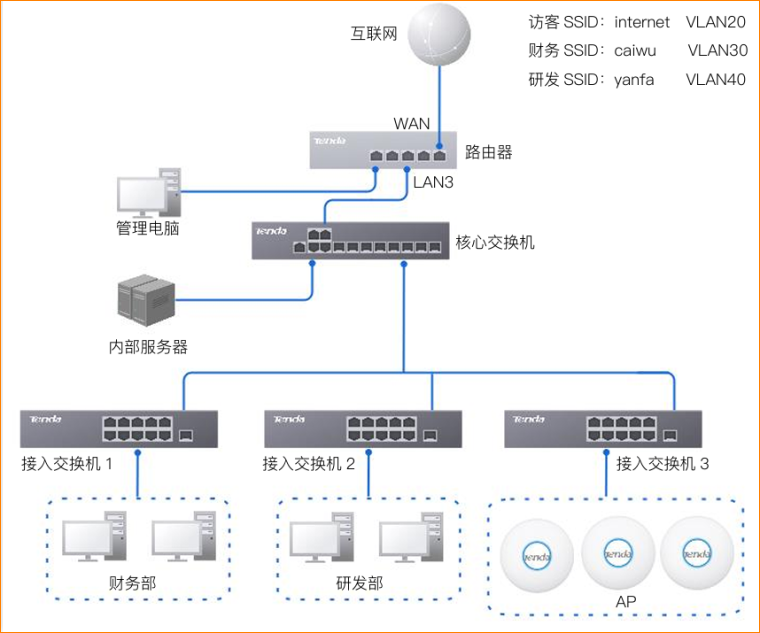

组网需求
某企业使用路由器+胖AP进行网络搭建，要求访客、各部门和员工访问的网络相互隔离，并且具有不 同的网络权限。
− 访客接入无线网络，只能访问互联网且与其他网络隔离。
− 财务部员工支持接入有线网络与无线网络，只能访问内网且与其他网络隔离。 − 研发部员工支持接入有线网络与无线网络，只能访问内网且与其他网络隔离
方案设计
− 在路由器上成功管理AP，并配置不同的Wi-Fi下发给AP。
− 配置访客连接的Wi-Fi，Wi-Fi名称为internet，Wi-Fi密码为UmXmL9UK，无线VLAN ID 为20。
− 配置财务部员工连接的Wi-Fi，Wi-Fi名称为caiwu，Wi-Fi密码为CetTLb8T，无线VLAN ID 为30。
− 配置研发部员工连接的Wi-Fi，Wi-Fi名称为yanfa，Wi-Fi密码为ZeFtub6m，无线VLAN ID 为40。
− 将财务部员工连接的有线网络划分到VLAN30。 − 将研发部员工连接的有线网络划分到VLAN40。
− 在交换机上配置VLAN转发规则。 − 在路由器和内部服务器上配置VLAN转发规则。
配置步骤：
- 设置路由器
步骤 1 登录到路由器Web管理页面。
步骤 2 管理AP。（如已管理AP，请跳过此步）

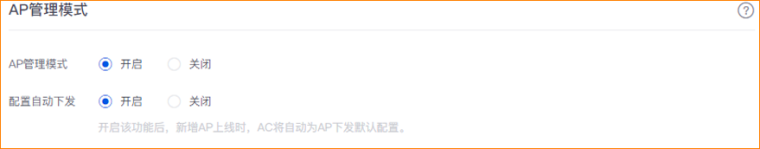

- 点击「AP」>「AP管理模式」。
- 开启“AP管理模式”功能和“配置自动下发”功能。

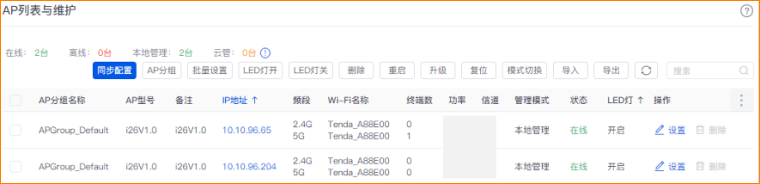

进入「AP」>「AP列表与维护」页面，即可查看路由器是否已成功管理AP。
步骤 3 添加VLAN并配置DHCP服务器。

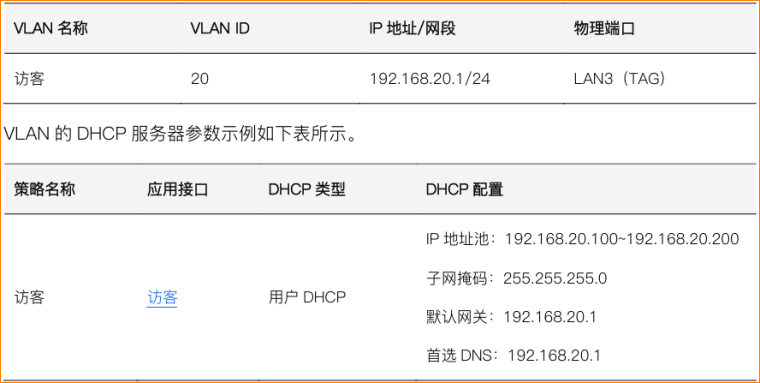

VLAN参数示例如下表所示。
- 添加VLAN。

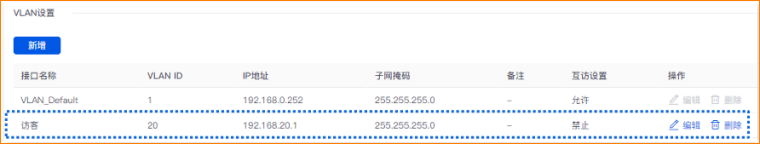

− 进入「网络」>「VLAN设置」页面。
− 点击 新增 ，然后配置VLAN相关参数，点击 保存 。
− 为“访客”VLAN选择端口，本例为LAN3，设置VLAN策略为TAG。
- 为VLAN配置DHCP服务器。

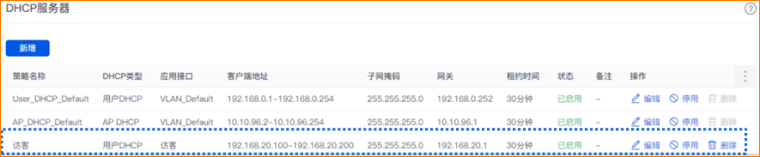

进入「网络」>「DHCP设置」>「DHCP服务器」页面，点击 新增 ，然后配置“访客”VLAN的用 户DHCP服务器相关参数，点击 保存 。
步骤 4 配置AP策略。

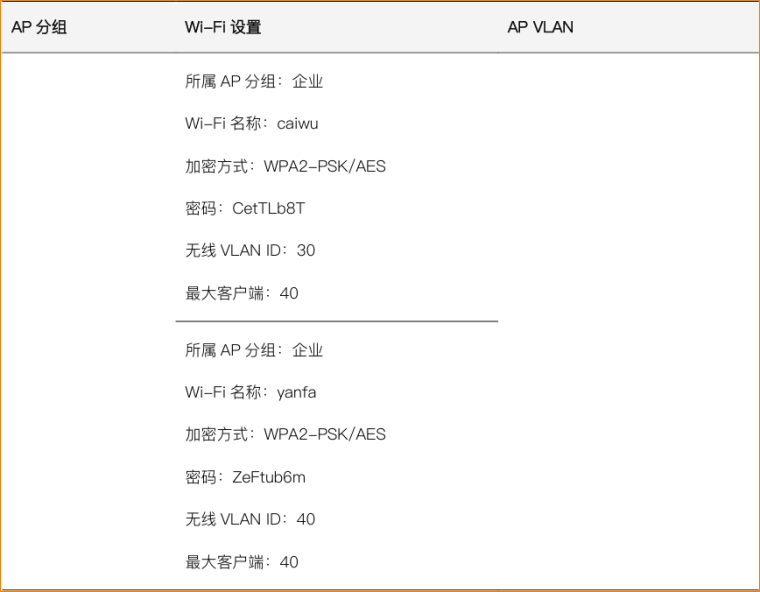

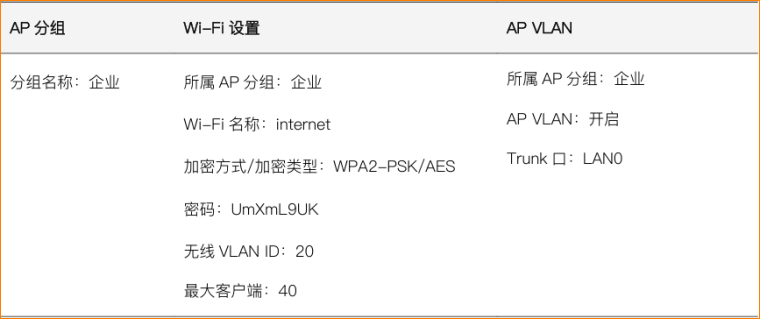

AP相关策略参数示例如下表所示，其他未提及的参数保持默认设置。
- 配置AP分组策略。

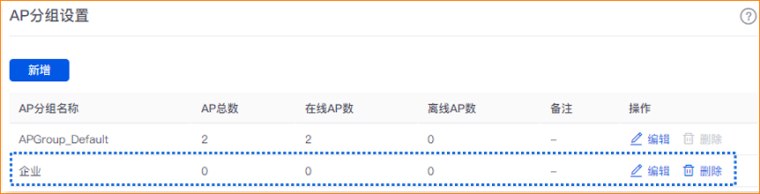

进入「AP」>「AP分组设置」页面，点击 新增 ，配置AP分组策略，点击 保存 。
- 配置Wi-Fi。

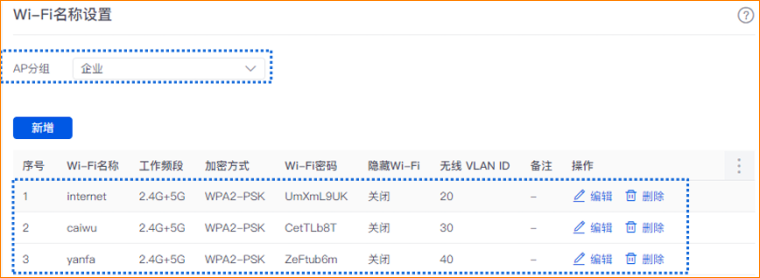

进入「AP」>「Wi-Fi设置」>「Wi-Fi名称设置」页面，选择AP分组为“企业”，点击 新增 ，然 后配置Wi-Fi相关参数，点击 保存 。
- 配置VLAN策略

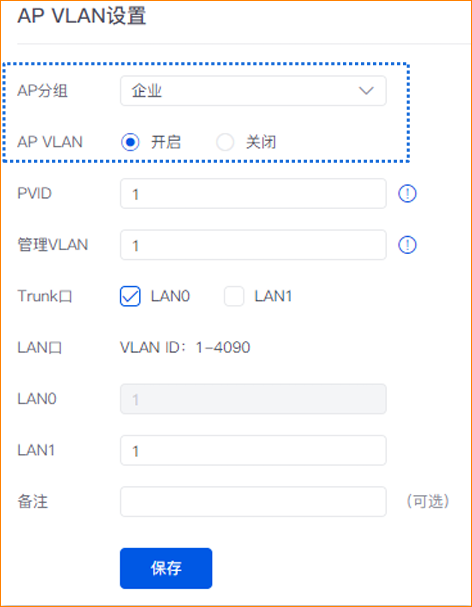

进入「AP」>「Wi-Fi设置」>「AP VLAN设置」页面，选择AP分组为“企业”，开启“AP VLAN” 功能，点击 保存 。
步骤 5 下发AP分组策略。

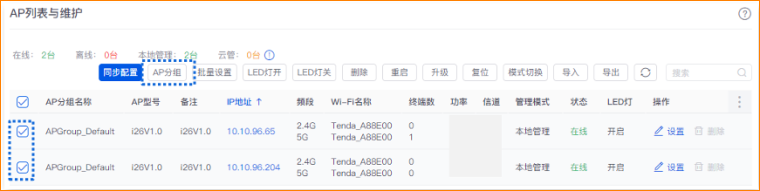

- 进入「AP」>「AP列表与维护」页面，选择要下发AP分组策略的AP，点击 AP分组 。

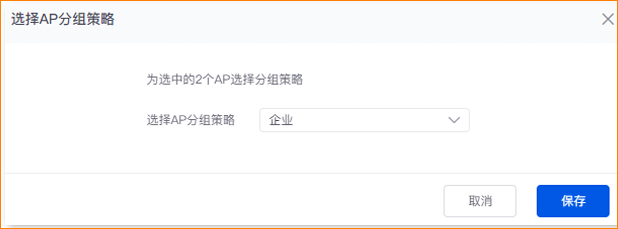

- 选择名称为“企业”的AP分组策略，点击 保存 ，下图仅供参考。
- 配置核心交换机

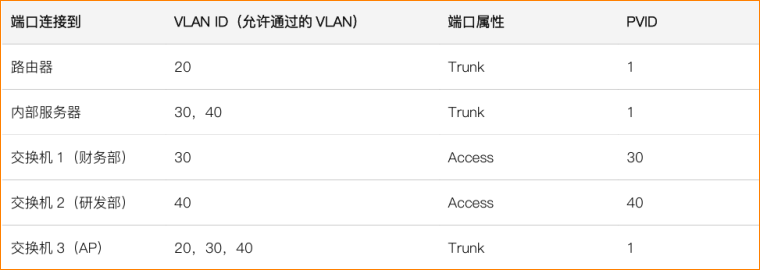

在核心交换机上划分IEEE 802.1Q VLAN，具体如下
其他未提到的端口保持默认设置即可。具体配置方法请参考交换机的使用说明书。
- 配置内部服务器
连接到交换机的端口添加VLAN并配置DHCP服务器。

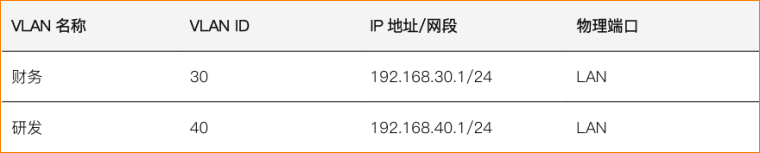

步骤 1 添加VLAN，下表参数仅供参考。

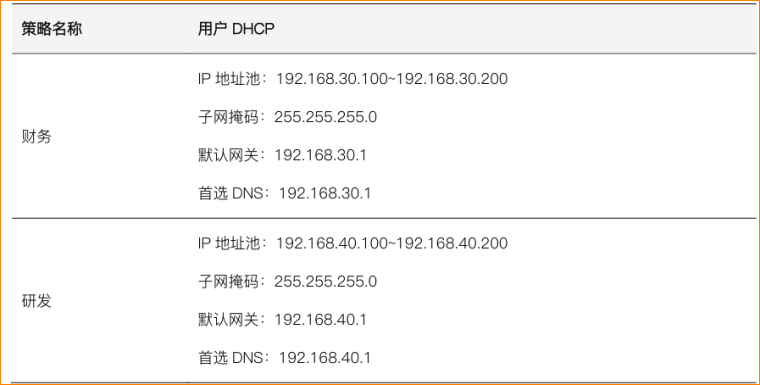

步骤 2 为VLAN配置用户DHCP服务器，下表参数仅供参考。
步骤 3 设置连接到交换机的端口的VLAN。
具体配置方法请参考对应设备的使用说明书。
验证配置
− 访客连接无线网络“internet”时，输入无线密码“UmXmL9UK”，即可访问互联网，且与其他 网络隔离。
− 财务员工连接无线网络“caiwu”时，输入无线密码“CetTLb8T”，即可访问内网，且与其他网 络隔离。
− 研发员工连接无线网络“yanfa”时，输入无线密码“ZeFtub6m”，即可访问内网，且与其他网 络隔离。
− 财务员工接入有线网络时，即可访问内网，且与其他网络隔离。
− 研发员工接入有线网络时，即可访问内网，且与其他网络隔离。
