扩频网桥功能设置

适用型号 腾达O2、O4B6


扩频网桥支持特殊信道,可用于干扰环境下避开其他信号干扰。
功能位置:无线设置-基本设置

1.      特殊信道开启方法

1.1、  升级到特殊信道软件;
2.2、  切换国家或地区为test

2.3、  设置特殊信道;


2.      已桥接网桥更改特殊信道方法

1、  更改AP模式的国家为test,信道改为特殊信道;
2、  客户端网桥改为AP模式,更改无线设置中的国家为test,重设为客户端模式。

注意:使用特殊信道时两端必须升级为特殊信道软件,且国家都为test;如果AP端开启了特殊信道,客户端没有启用test,客户端将无法扫描到AP端的信号。

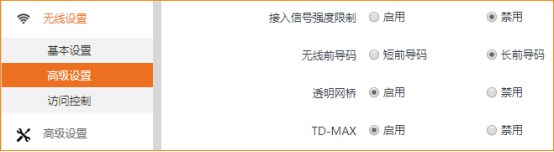

功能位置:无线设置-高级设置

TDMA时分多址技术可用于网桥一对多场景,使一对多使用时传输更稳定高效。
默认桥接成功后TDMA功能未开启,一对多时建议手动开启。



1. 如何开启TDMA

由于TDMA开启一端后连接会断开,两端同时开启时连接自动连上。建议在实际场景中先开启远端网桥的TDMA功能,最后开启直连网桥的TDMA功能。



1、使用透明网桥功能时两端需同时开启,如果客户端开启透明网桥,AP端不开启透明网桥,桥接成功后无法通信;AP端开启透明网桥,客户端开启或关闭桥接成功后都可以通信。


2、老版本透明网桥关闭方式为:设置向导-客户端模式-取消勾选透明网桥-重新桥接

新版本透明网桥关闭方式为:无线设置-高级设置-透明网桥


3、设备自动桥接、手动桥接时,透明网桥功能默认开启。





信道偏移技术可以将信道中心频率偏移5MHz,减少干扰环境带来的影响。功能默认关闭。

功能位置:无线设置-基本设置

1.    使用方法

1.1  功能自动为禁用状态;
1.2  打开后信道偏移5MHz



注意:使用时桥接两端都需要开启信道偏移,否则会导致桥接失败,建议开启功能时优先更改远端网桥。



802.11N无线标准频宽有20MHz、40MHz。扩频网桥可以使用10MHz、30MHz频宽进行通信,中心频率不变,可以在增加网桥在干扰环境的抗干扰能力及吞吐量。
注意:使用特殊频宽时桥接两端都需要手动更改频宽相同,否则会导致桥接失败,建议更改时优先更改远端网桥。

不同频宽传输带宽不同,吞吐量相差较大。频宽大时,会占用相邻信道的资源,建议在干扰大的环境将频宽减小,在干扰小的环境将频宽增大。





位置:高级设置-网络诊断



速率测试可以通过网桥内置功能测试两端之间无线吞吐量。
测试模式分别有三种:接收、发送、双向
建议在无线传输监控、网络卡顿时测试网桥两端的吞吐量,吞吐量如果过小,请排查干扰、频宽、环境、距离等问题。

测试步骤

1、  打开网络诊断-速率测试功能,选择客户端模式或服务器模式,填入对端网桥的信息,点击开始。(客户端模式与服务器模式没有区别)



2、  测试成功后,对应方向的速率将会显示在上方。



注意:需要两端支持,只在一端网桥上进行测试即可。
