使用O6进行“点对多点”,此功能主要针对使用两个以上网桥设备做监控视频传输、工程视频监控、远距离无线组网而设计的,方便用户进行安装调试。
第一步:设置前准备
第二步:配置好电脑
第三步:进入O6管理界面
第四步:选择合适工作模式(有两种设置方法选择)
① NVR端设成AP模式,摄像头端设成客户端模式(推荐)
或者
② NVR端设成AP模式,摄像头端设成万能中继模式
第五步:检查是否桥接成功
O6V1.0-如何设置点对多点桥接?.files/image001.gif)
1、两台O6(设备A/设备B),两根网线,两个供电器。

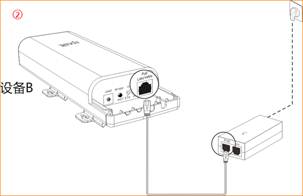

2、使用供电器、网线,分别给设备A、设备B通电,如图①②所示:
O6V1.0-如何设置点对多点桥接?.files/image002.jpg)
O6V1.0-如何设置点对多点桥接?.files/image003.jpg)
O6V1.0-如何设置点对多点桥接?.files/image004.gif)

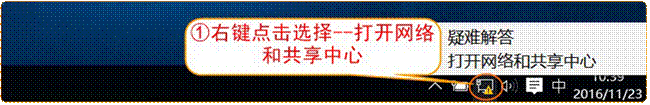

1、先在电脑桌面右下角找到小电脑网络图标,右键点击选择---打开网络共享中心
O6V1.0-如何设置点对多点桥接?.files/image005.gif)

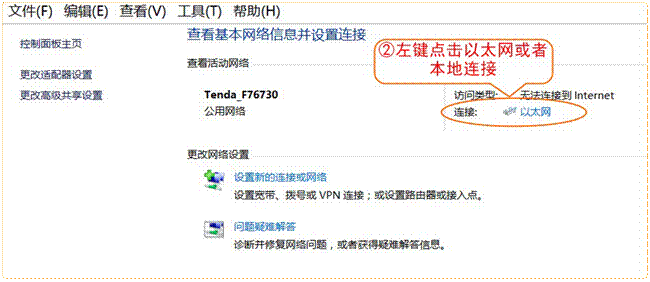

2、左键点击以太网或者本地连接。
O6V1.0-如何设置点对多点桥接?.files/image006.gif)

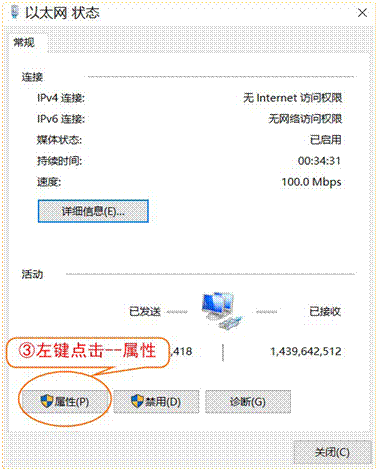

3、左键点击属性
O6V1.0-如何设置点对多点桥接?.files/image007.gif)

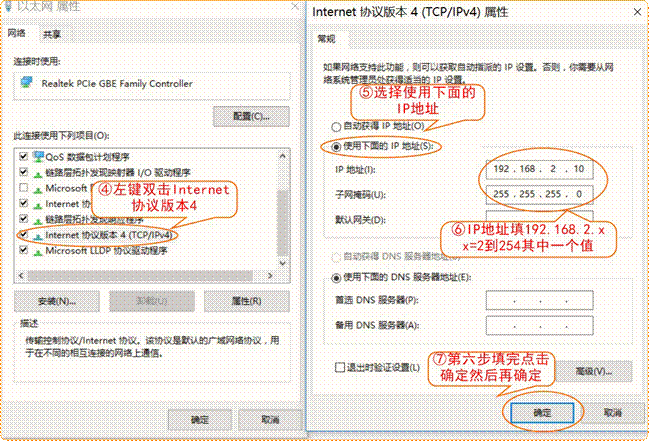

4、左键选择internet协议版本(TCP/ipv4协议)---使用下面的IP地址---IP地址填写192.168.2.x(x=2到254其中一个数值)---子网掩码255.255.255.0网关可不填。
O6V1.0-如何设置点对多点桥接?.files/image008.gif)
O6V1.0-如何设置点对多点桥接?.files/image009.gif)

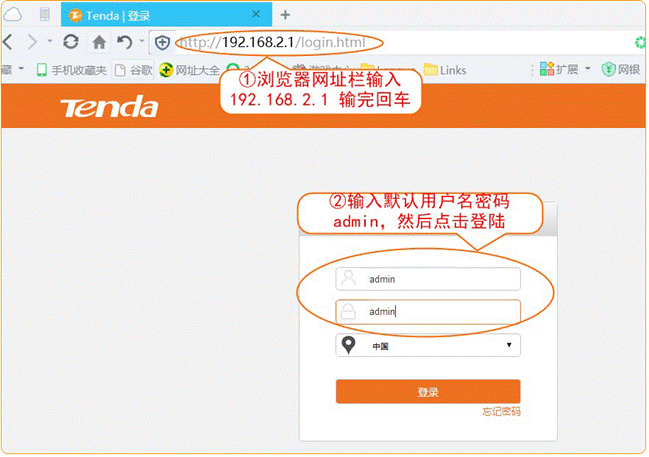

1、打开浏览器,在浏览器地址栏输入192.168.2.1,回车进入登陆界面,输入默认登陆用户名和密码:admin,点击“登录”进入管理界面。
O6V1.0-如何设置点对多点桥接?.files/image010.gif)
O6V1.0-如何设置点对多点桥接?.files/image011.gif)
1、第一种方法
NVR端的O6设成AP模式,摄像头端的O6设成客户端模式(推荐)

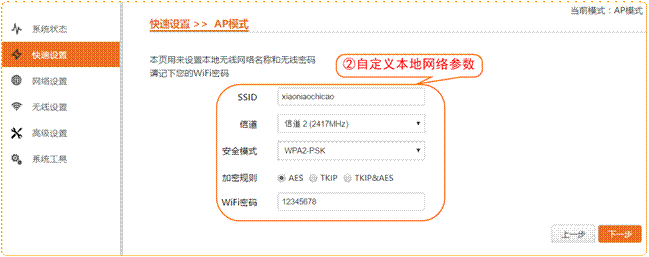

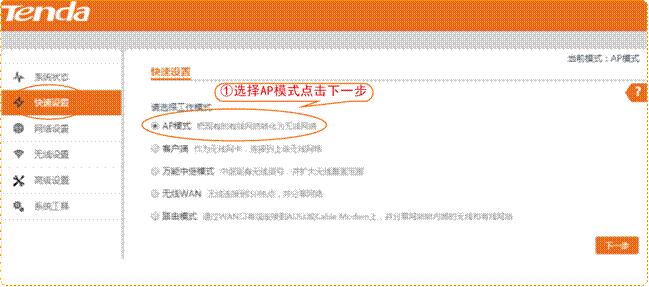

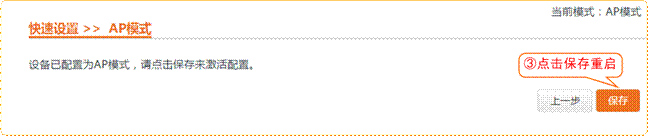

AP模式设置步骤如下:
O6V1.0-如何设置点对多点桥接?.files/image012.gif)
O6V1.0-如何设置点对多点桥接?.files/image013.gif)
O6V1.0-如何设置点对多点桥接?.files/image014.gif)

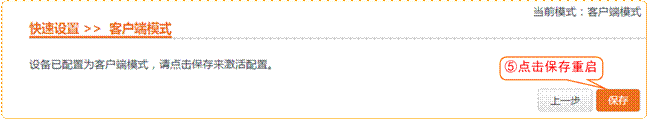

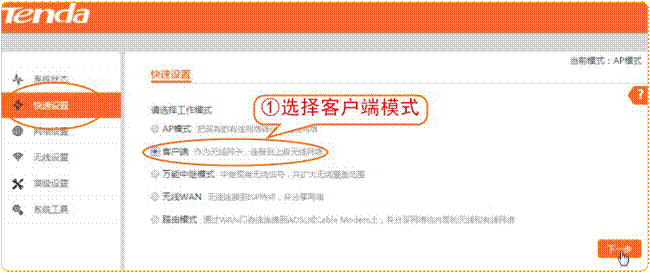

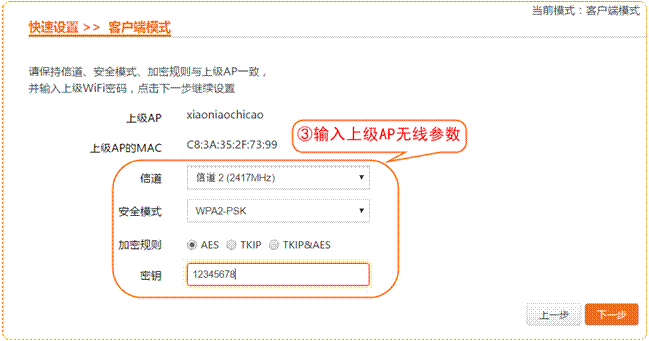

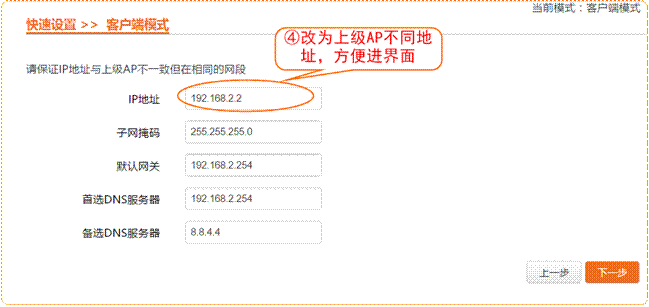

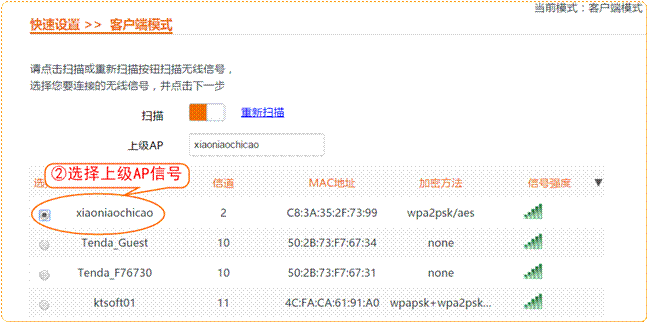

客户端模式的O6设置步骤如下:
O6V1.0-如何设置点对多点桥接?.files/image015.gif)
O6V1.0-如何设置点对多点桥接?.files/image016.gif)
O6V1.0-如何设置点对多点桥接?.files/image017.gif)
O6V1.0-如何设置点对多点桥接?.files/image018.gif)
O6V1.0-如何设置点对多点桥接?.files/image019.gif)

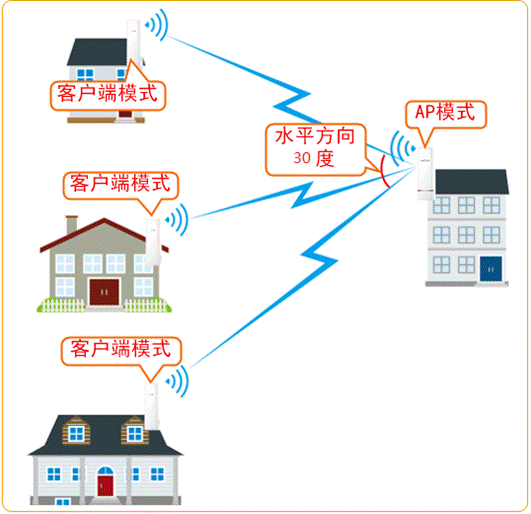

O6点对多点工作时,第一种组网方式,如下图所示:
即一个AP模式的O6对应多个客户端模式的O6
O6V1.0-如何设置点对多点桥接?.files/image020.gif)
注意: AP水平角度只有30°,点对多点桥接时尽量在接收端AP信号覆盖范围内。
2、第二种方法
NVR端的O6设置成AP模式,摄像头端的O6设置成万能中继模式
AP模式的O6设置步骤如下:
O6V1.0-如何设置点对多点桥接?.files/image021.gif)
O6V1.0-如何设置点对多点桥接?.files/image022.gif)
O6V1.0-如何设置点对多点桥接?.files/image014.gif)

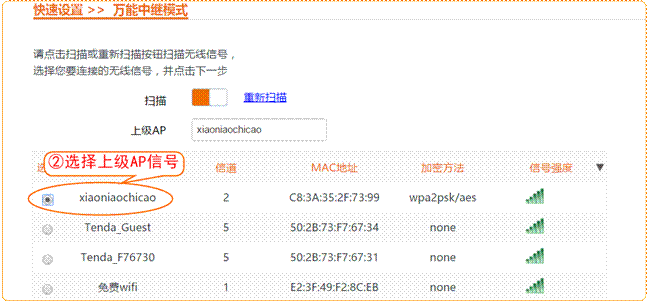

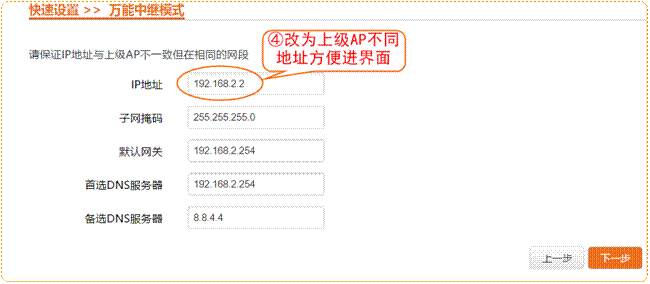

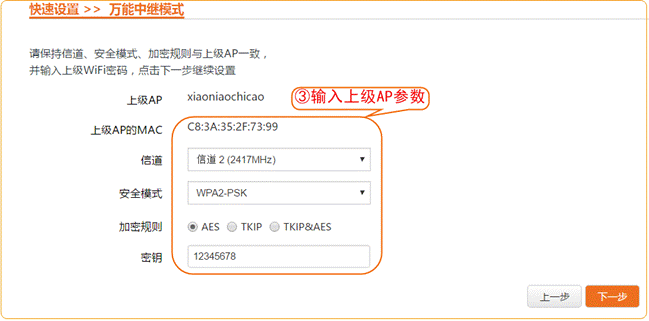

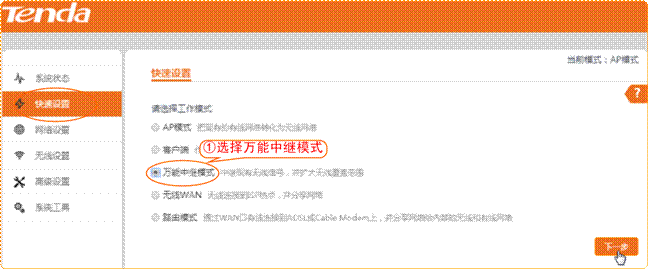

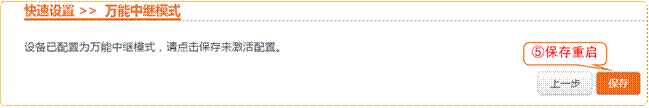

万能中继模式的O6设置步骤如下:
O6V1.0-如何设置点对多点桥接?.files/image023.gif)
O6V1.0-如何设置点对多点桥接?.files/image024.gif)
O6V1.0-如何设置点对多点桥接?.files/image025.gif)
O6V1.0-如何设置点对多点桥接?.files/image026.gif)
O6V1.0-如何设置点对多点桥接?.files/image027.gif)

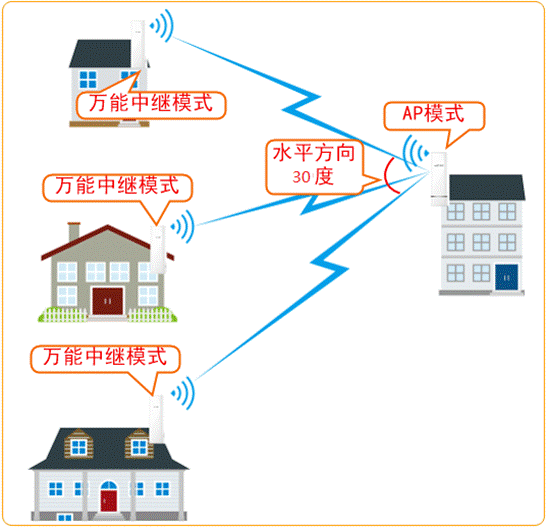

O6点对多点工作时,第二种组网方式,如下图所示:
即一个AP模式的O6对应多个万能中继模式的O6
O6V1.0-如何设置点对多点桥接?.files/image028.gif)
注意:AP水平角度只有30°,点对多点桥接时尽量在接收端AP信号覆盖范围内。
O6V1.0-如何设置点对多点桥接?.files/image029.gif)
两种方法:

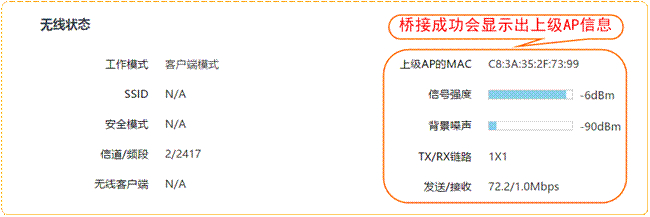

1、可以到客户端O6界面查看
O6V1.0-如何设置点对多点桥接?.files/image030.gif)

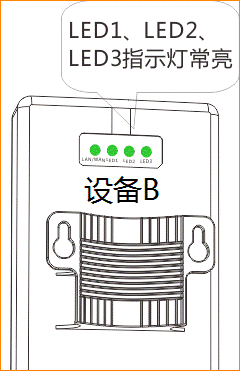

2、可观察O6后面板指示灯
桥接成功后,把设备A和B安装在相应位置的抱杆上,位置和高度尽量相对,通过查看信号强度指示灯(LED1、LED2、LED3)微调整两个设备的方向和高度,信号强度指示灯均常亮为最佳方位。
⒈ LED1、LED2、LED3分别表示不同的信号强度阈值,LED1默认为-90dBm,LED2默认为-80dBm,LED3默认为-70dBm。可在设备Web管理页面修改。默认情况下:
•如果-90dBm<对端的无线信号强度<-80dBm,则LED1亮。
•如果-80dBm<对端的无线信号强度<-70dBm,则LED1、LED2亮。
•如果-70dBm<对端的无线信号强度,则LED1、LED2、LED3亮

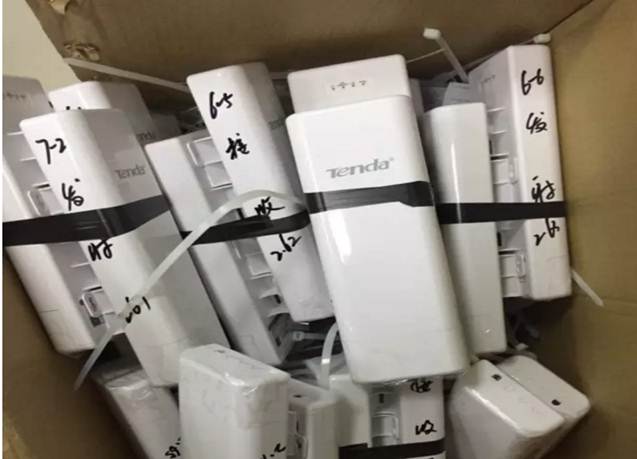

3、注意:设置好之后,用水彩笔标注好相对应的工作模式和安装坐标位置,避免混淆,便于安装。
O6V1.0-如何设置点对多点桥接?.files/image032.jpg)
4、进行室外安装时,发送端和接收端的设备尽量要相对,设备中间要避开建筑物和其他物体遮挡,高度尽量保持一致,才能获得更好的信号。
