本文档适用于“O3模式设置”的用户

适用型号：腾达室外无线网桥O3        问题分类：功能设置

第一步：配置好电脑

第二步：进入O3的管理界面

第三步：选择合适的工作模式

①  ：AP模式：把现有的有线网络转化为无线网络

②  ：客户端模式：作为无线网卡，连接到上级无线信号

③  ：万能中继模式：中继现有无线信号，并扩大无线覆盖范围

④  ：无线WAN式：无线连接到ISP热点，并分享网络

⑤  ：中继模式：通过无线中继多个有线网络

⑥  ：P2MP：中继现有无线信号，并创建新的无线信号

⑦  ：路由模式：通过WAN口有线连接到或Cable Modem上，并分享网络给内部的无线和有线网络



1.1右击电脑桌面右下角的网络图标，选择“打开网络共享中心”

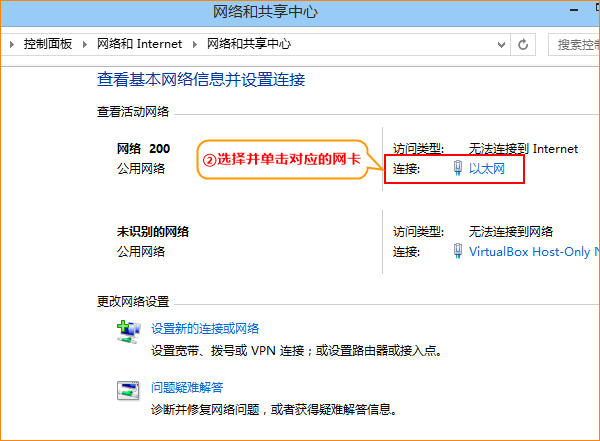

1.2 选择并单击对应的网卡

1.3 单击“属性”，选择并双击“Internet协议版本4（TCP/IPv4）”

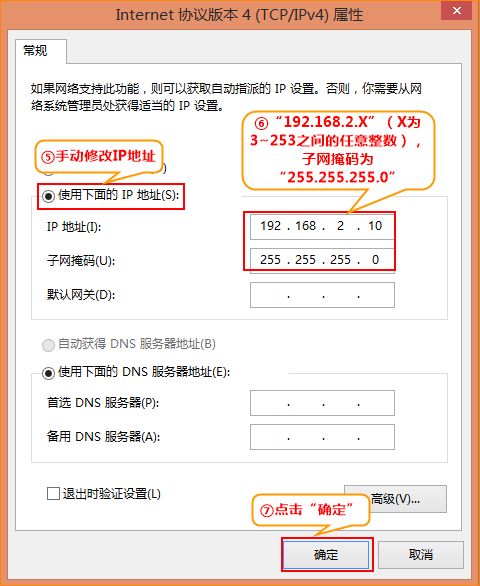

1.4 将电脑上的网络连接地址设置为“使用下面的IP地址” ，具体值为“192.168.2.X”（为3~253之间的任意整数），子网掩码为“”



2.1AP的登录

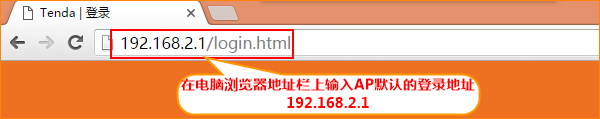

  在电脑浏览器地址栏上输入AP默认的登录地址192.168.2.1，并按回车键，在跳转的页面上输入默认账号：admin和密码：admin，点击登录。



模式一：AP模式

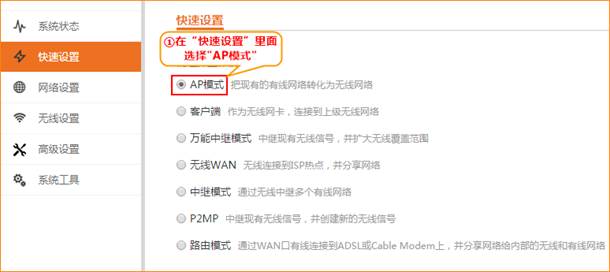

点击“快速设置”，选择“AP模式”

在下框填写本地无线网络的名称和无线密码

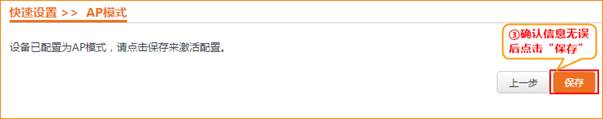

       确认所填信息无误之后，点击“保存”

模式二：客户端模式

    在“快速设置”选项选择“客户端模式”

         打开扫描按钮，选择要中继的无线信号

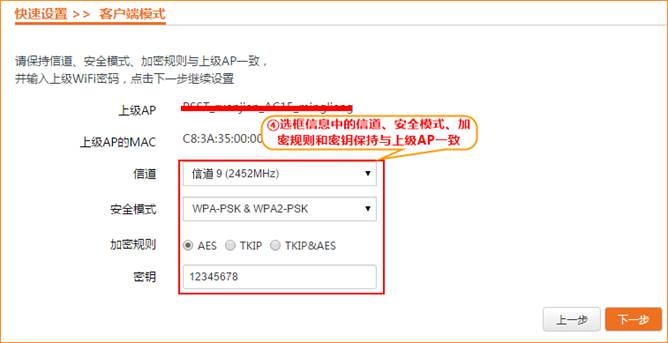

         在下框选项中保持信道、安全模式、加密方式、无线密码与上级一致

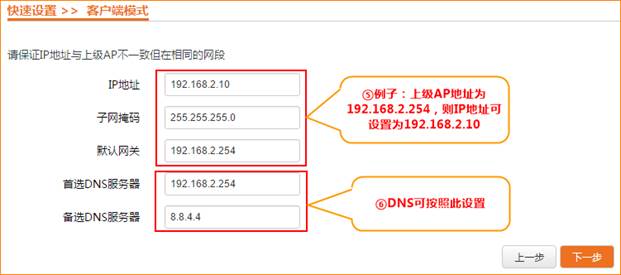

         设置本地IP信息，保证其与上级不一致，但在同一个网段，DNS可按照下框设置

         确认所填信息无误之后，点击“保存”



模式三：万能中继模式

       在“快速设置”里面，选择“万能中继模式”

           打开“扫描”按钮，选择上级无线信号

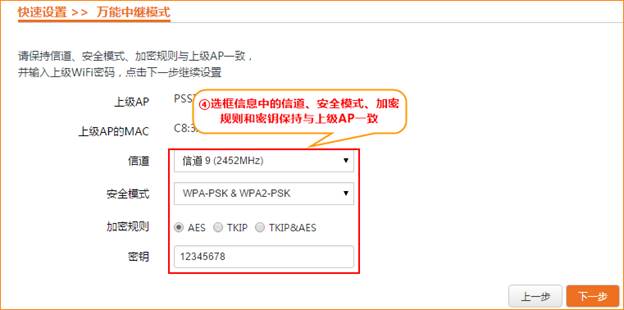

         在下框所填信息内保持信道、安全模式、加密方式、无线密码与上级信号一致

         设置本地IP信息，保证其与上级不一致，但在同一个网段，DNS可按照下框设置

       确认所填信息无误之后，点击“保存”



模式四：无线WAN模式

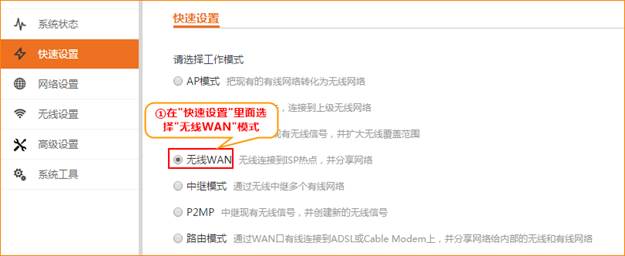

      在“快速设置”里面选择“无线WAN”

打开“扫描”按钮，选择上级无线信号

在下框所填信息内保持信道、安全模式、加密方式、无线密码与上级信号一致

         选择相应的网络接入类型，填入相应的信息

         自定义本地无线网络参数，如下图所示：

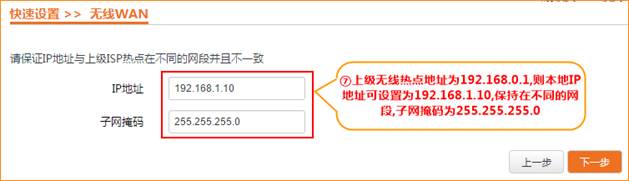

         设置本地IP地址，保持其与上级无线信号不在同一个网段

         确认所填信息无误之后，点击“保存”按钮



模式五：中继模式

      在快速设置里面选择“中继模式”

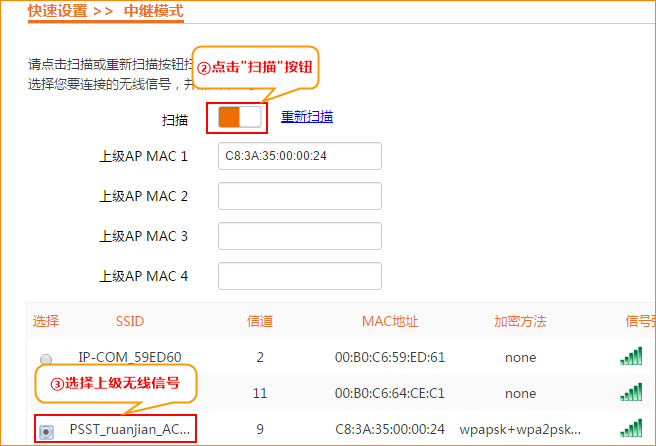

打开扫描按钮，选择上级无线信号

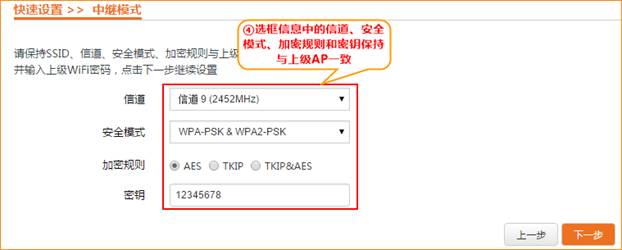

           在下框所填信息中，保持信道、安全模式、加密方式与上级信号一致

设置本地IP信息，保证其与上级不一致，但在同一个网段，DNS可按照下框设置

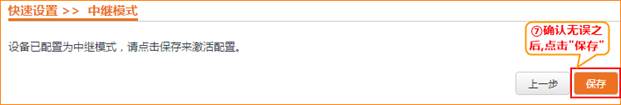

       确认信息无误之后，点击“保存”按钮



模式六：P2MP模式

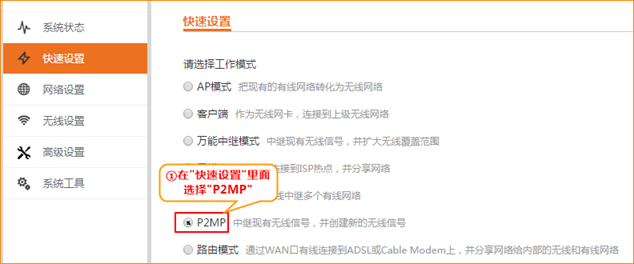

      在“快速设置”里面选择“P2MP模式

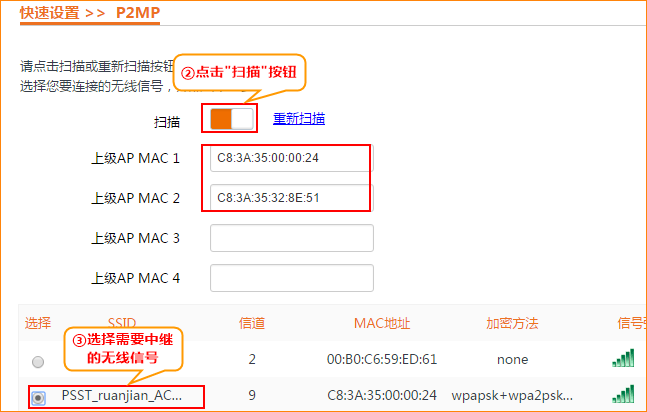

点击“扫描”按钮

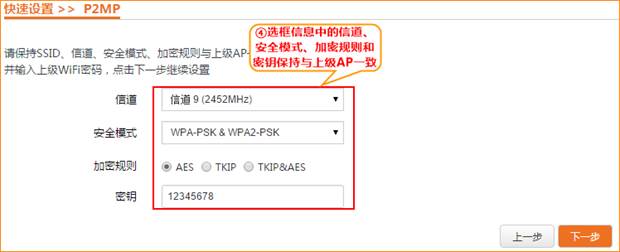

在下框所填信息中，保持信道、安全模式、加密方式与上级信号一致

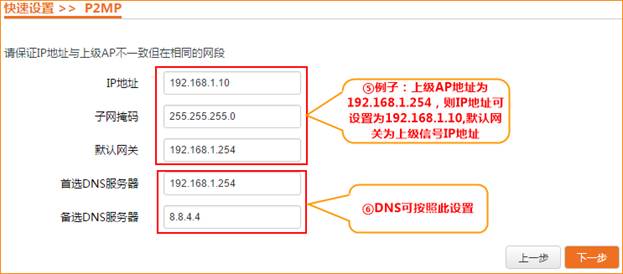

设置本地IP信息，保证其与上级不一致，但在同一个网段，DNS可按照下框设置

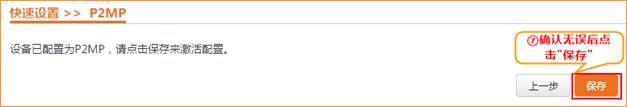

确认信息无误之后，点击“保存”按钮



模式七：路由模式

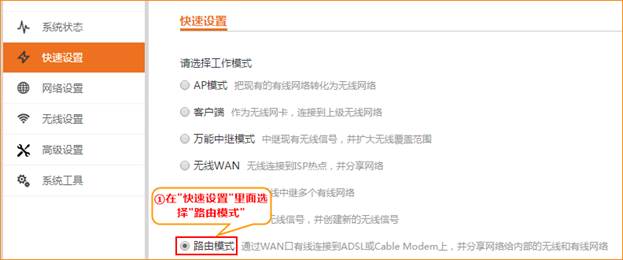

在“快速设置”里面选择“路由模式”

    选择合适的“WAN连接类型”，填入用户名和密码

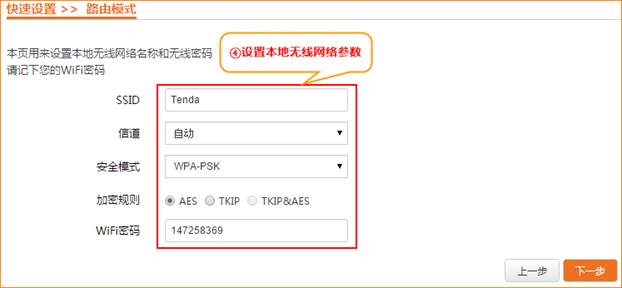

        设置本地的无线网络参数

        确认信息无误之后，点击“保存”
